6S导轨软带是一种以PTFE为基的纳米高分子复合材料，含有丰富的固体润滑剂微粒，具有优异的摩擦磨损特性，达国际先进水平（产品达美国ASTMD3308标准）。由于采用纳米超细配方，6S导轨软带材质更均匀致密，消除内应力，裁剪不变形，外形更平直，绝无“荷叶边”，耐磨性更强，已广泛用于各类普通机床和纺织、印刷、造纸、食品、化工、木工机械及其它机械滑动导轨的制造和维修，尤其适用于精度要求高的各类精密机床、数控机床及加工中心。
6S导轨软带应用在导轨什么部位？

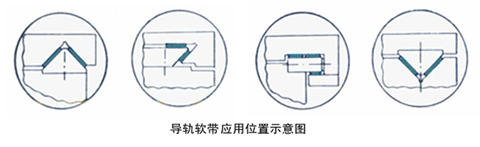

 6S导轨软带一般可粘贴在滑动导轨副的短导轨（动导轨或上导轨）上，使她与长导轨（静导轨或下导轨）配合滑动。如：车床可粘贴在溜板导轨、尾座导轨和锲铁滑动面上，而牛头刨床则应粘贴在床身导轨上。见应用示意图。
6S导轨软带特性
·高耐磨：耐磨性是铸铁导轨的10倍，导轨精度保持性好；
·低摩擦：摩擦系数<0.04，仅为铸铁导轨的1/3，大大降低了驱动能耗；
·无爬行：动、静摩擦系数接近，微动进给定位好，运行平稳；
·吸震好：可减少噪音和震动，提高加工精度；
·润滑佳：自润滑性能好，即使润滑系统出现故障也可避免导轨擦伤；
·维修易：因软带硬度较金属低得多，磨损主要在软带上，维修只需更换新的软带，同时也彻底避免了床身导轨中凹；

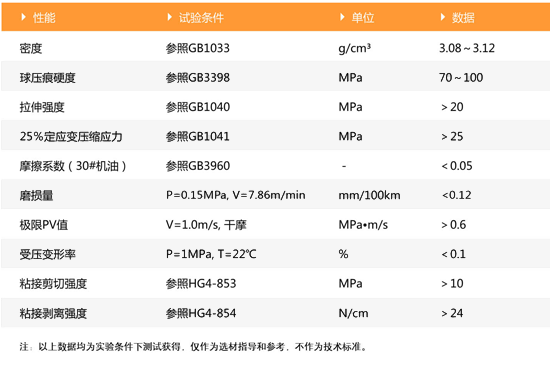

6S导轨软带性能
| 性能 |
试验条件 |
单位 |
数据 |
|
密度 |
参照GB1033 |
g/cm³ |
2.7～3.3 |
|
球压痕硬度 |
参照GB3398 |
MPa |
70～100 |
|
拉伸强度 |
参照GB1040 |
MPa |
＞13 |
|
25％定应变压缩应力 |
参照GB1041 |
MPa |
＞25 |
|

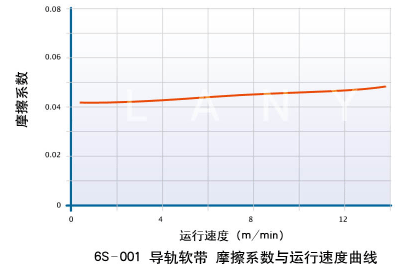

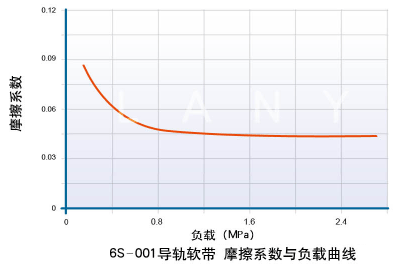

摩擦系数（30#机油） |
参照GB3960 |
― |
＜0.04 |
|

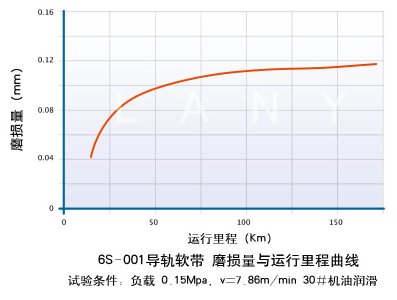

磨损量 |
P=1.2MPa，V=10m/mim |
mm/100km |
＜0.01 |
|
极限PV值 |
V=1.0m/s, 干摩 |
MPa·m/s |
＞0.6 |
|

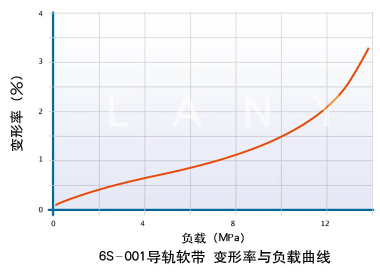

受压变形率 |
P=1MPa,T=22℃ |
% |
＜0.1 |
|
粘接剪切强度 |
参照HG4-853 |
MPa |
＞10 |
|
粘接剥离强度 |
参照HG4-854 |
N/cm |
＞24 |
6S导轨软带规格
| 6S软带规格：厚(mm)×宽(mm) |
6S软带规格：厚(mm)×宽(mm) |
| 0.3×100 |
—— |
| 0.5×100 |
0.5×300 |
| 0.8×100 |
0.8×300 |
| 1.0×100 |
1.0×300 |
| ★1.2×100 |
★1.2×300 |
| ★1.5×100 |
★1.5×300 |
| ★1.7×100 |
★1.7×300 |
| ★2.0×100 |
★2.0×300 |
| 2.5×100 |
2.5×300 |
| 3.0×100 |
3.0×300 |
| 4.0×100 |
—— |
| 带★的为优选厚度规格，定制软带厚度范围：0.3～4.0mm，宽度范围：5～500mm |
6S导轨软带包装规格
6S导轨软带100mm宽每卷重约7kg纸箱装；6S导轨软带300mm宽每卷重约21kg纸箱装；
|
|
|
|
|
