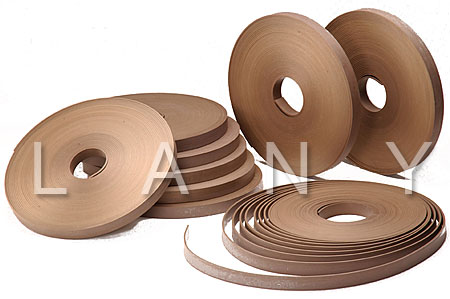

6S导向带是一种以PTFE为基的高分子复合材料，具优异的耐磨减摩、抗粘着特性，由6S导向带裁制成的导向耐磨环对移动的活塞或活塞杆具有精确导向、支承及密封作用，已广泛应用于压缩机、起重机、装载机及其它各种工程机械的气缸或液压缸的导向密封上。

6S导向带特性

  • 能避免活塞(活塞杆)与缸体(缸头)之间的金属接触，自润滑性好，摩擦阻力低，低速无爬行，确保活塞或活塞杆的平稳运行；
  • 承载能力高，耐磨性好，能承受较高的法向力和轴向力，使密封件免遭径向力破坏，延长气缸或液压缸的使用寿命；
  • 具良好的嵌入性，允许异物颗粒嵌入导向带内，以防颗粒损伤液压缸和密封件；
  • 耐腐蚀、耐高低温性能好，无温升变形及涨缸现象；
  • 动、静密封性能均良好，无粘滞现象；
  • 吸震性好，能有效地抑制机械振动；
  • 按需30°裁切长度，安装方便；

6S导向带性能

性能

试验条件

单位

数据

密度

参照GB1033

g/cm³

3.3～3.5

使用温度范围

―－

℃

-190～+200

球压痕硬度

参照GB3398

MPa

70～100

拉伸强度

参照GB1040

MPa

＞13

25％定应变压缩应力

参照GB1041

MPa

＞25

摩擦系数（30#机油）

参照GB3960

―

＜0.05

磨损率

参照GB10904

mm³/N·m

＜1×10-6

6S导向带规格

厚度(mm)

宽度(mm)

每卷长(m)



厚度(mm)

宽度(mm)

每卷长(m)

2.0

6

15



3.0

6

10

2.0

8

15



3.0

8

10

2.0

10

15



3.0

10

10

2.0

15

15



3.0

15

10

2.0

20

15



3.0

20

10

2.5

6

12



4.0

6

7

2.5

8

12



4.0

8

7

2.5

10

12



4.0

10

7

2.5

15

12



4.0

15

7

2.5

20

12



4.0

20

7

以上为优选厚度、宽度规格，定制导向带厚度范围：1.5～4.0mm，宽度范围：5～300mm

6S导向带裁切长度L计算参考公式

  • 活塞用6S导向带的裁切长度：
    L=π*(D-B)-Z=3.142*(D-B)-0.042*(D-B)=3.1*(D-B)
  • 活塞杆用6S导向带裁切长度：
    L=π*(d+B)-Z=3.142*(d+B)-0.042*(d+B)=3.1*(d+B)
    式中：D——缸体筒内径mm，d——活塞杆外径mm，Z——导向带对接间隙mm；

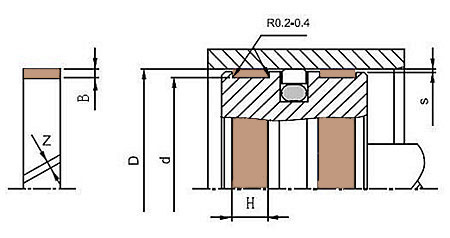

安装尺寸参考：沟槽直径＝D-2*B，沟槽宽度＝H+0.20，径向间隙S＝0.25～1.00；
活塞用6S导向带安装示意图

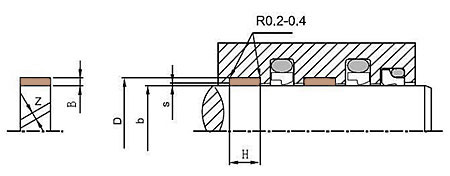

安装尺寸参考：沟槽直径＝d+2*B，沟槽宽度＝H+0.20，径向间隙S＝0.25～1.00；
活塞杆用6S导向带安装示意图
